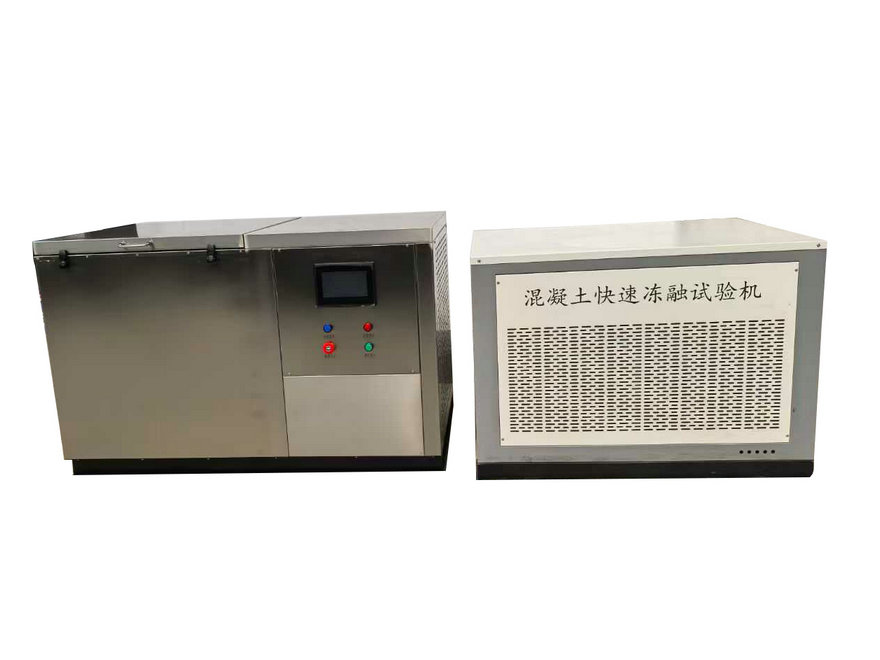

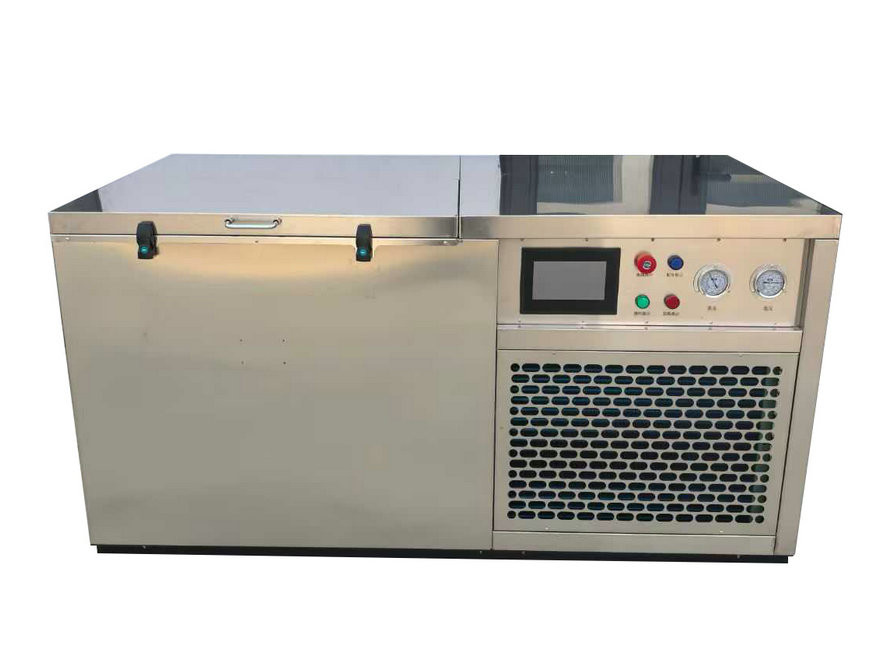

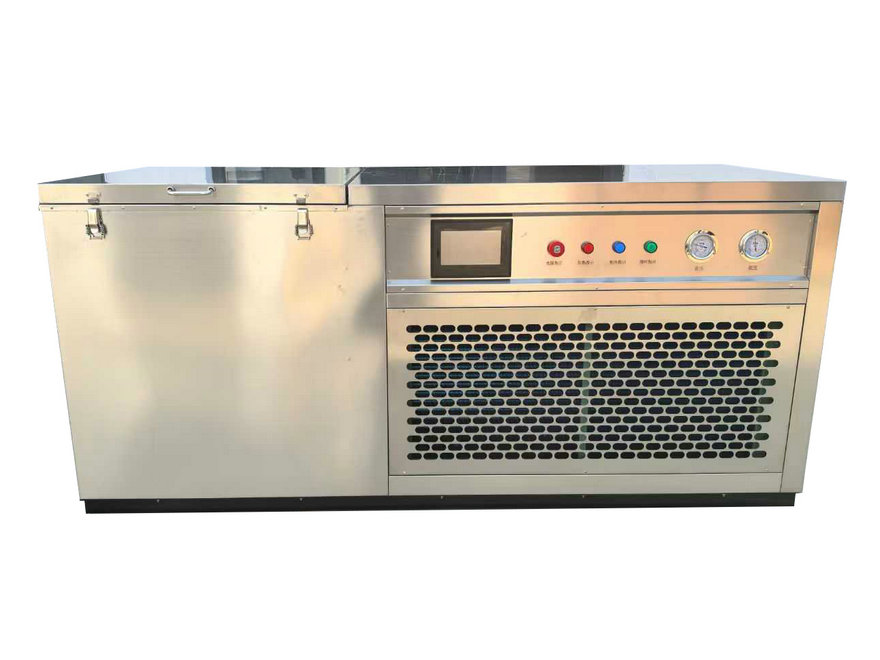

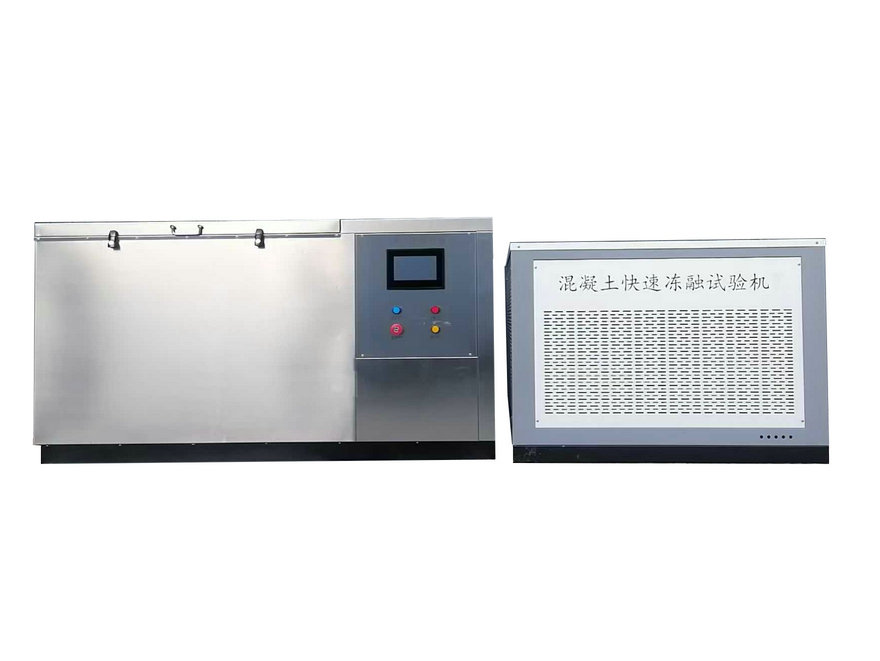

混凝土快速冻融试验机

本装置适用于以动弹性模量、重量损失和相对耐久性指数作为评定指标的砼抗冻性试验。即以测定砼在水和负温共同反复作用下的抵抗能力，来确定砼抗冻标号为目的，专业性快速冻融试验。该设备采用水冻融法，将标准砼试件置于橡胶桶中以水浸泡，然后把装有试件和水的橡胶排列在试验箱内，用载冷剂作循环介质，周期性把试件周围的水层冻结、融解。采用一箱（槽）外循环方式，试件放置箱采用高档不锈钢材料制作，自控系统采用工业电脑控制，自动化程度高。控制系统和冻融设备箱在室内安装，冷热介质箱在室外安装，由风冷冷凝机组，一台介质泵一个热介质罐，一个冷介质罐等组成。冷、热介质通过介质泵与试件放置箱内的介质（防冻液）进行交换把试件周围的水冻结、融化。控制用于冷热罐的制冷、加热温度控制，并通过控温仪控制介质泵的开启，将冷热介质与试件放置箱内的介质进行交换以达到升温或降温。

主要技术指标和参数：

1.试件尺寸：100×100×400　

测温件尺寸相同，中间留有测温孔。

2.冻结终了时试件中心温度：－18.0℃±2℃

3.融化终了时试件中心温度：＋5.0℃±2℃

亦可改变电脑上报警点的设定值，按用户要求的试件中心温度和冻融循环介质温度进行设定。温度控制精度为±2.0℃。

4.冻融周期：冻融循环一次历时2－4小时，用于融化的时间不少于整个冻融周期的1/4。

该系统主要功能包括有：试件中心温度和循环液温度显示记录；冻融过程转换和循环液温度控制；冻融循环次数控制；压缩机排气压力、吸气压力和电机机组温升保护；循环液流量保护及超温保护；电动机过载保护等，在停电和停水等非正常情况下，机器能自动停止运行。整个冻融试验过程完全自动进行，遇有故障时给出光电报警，并自行采取相应保护。

结构：

本装置由三个部分组成：电脑自动系统、冻融试验箱、制冷、加热及载冷剂循环系统。
