用途:

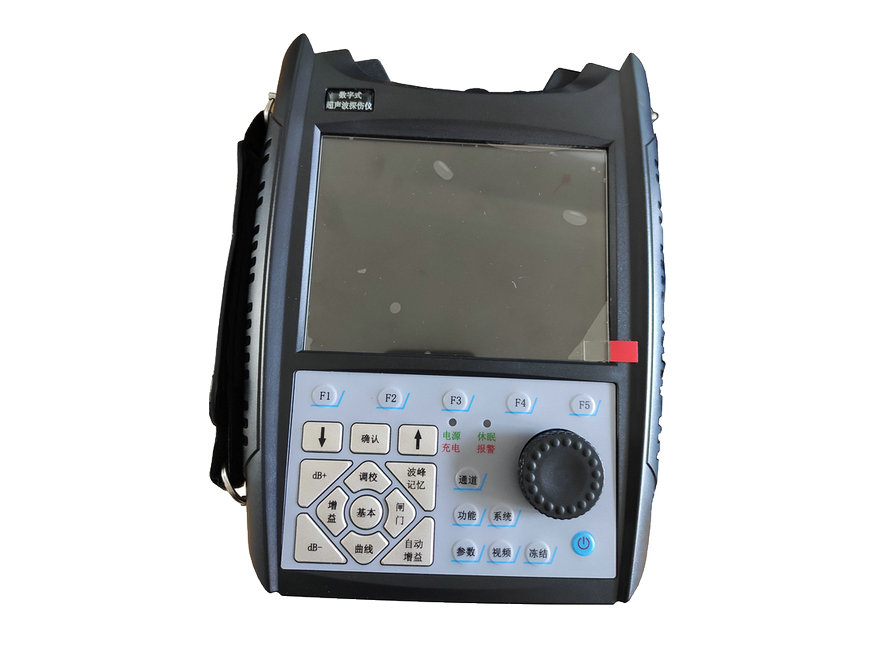

超声波探伤仪是一款全数字便携式超声波探伤仪,它能够快速便捷、无损伤进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室,也用于工程现场检测。
性能特点:
1、100个独立探伤通道,可自由设置和存储多种探伤工艺和标准
2、方波脉冲幅值和脉宽可调,大可达2000次/秒
3、直探头、斜探头、双晶直探头等多种探伤工作方式
4、DGS(AVG)曲线适用于锻件等工件的探伤;
5、可处理大25米量程的回波信号
6、检测过程实时动态录像并回放,录像时长累计达160分钟
7、5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
8、正半波、负半波、全波、射频共4种检波方式
9、拥有直探头、斜探头自动校准功能,使用简单方便;
10、具有双闸门捕捉波形功能,
11、根据曲面的直径自动修正缺陷位置的检测结果
12、实时检索缺陷高波,记录缺陷大值
13、对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断
当量孔径计算等功能
14、可设置闸门、曲线的进波、失波等多种条件的声光报警
15、主菜单,子菜单在同一窗口显示。操作简单,方便寻找
16、主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置
多种行业报告可选
A扫描、B厚度扫描和颜色B扫描共3种扫描方式;
数据可通过USB2.0接口导入计算机
大容量锂电池可保证续航20个小时以上,可随时更换电池
备用电池可单独充电,主机工作时可给电池充电
可用腕带单手持机操作,也可通过背带挂在胸前操作
防护等级IP53,可在滴水环境或小雨中使用
技术参数:
检测范围:0~25000mm
声速范围:400 m/s~20000m/s
增益范围:0dB——110dB
显示延迟:-20μs——+3400μs
探头零偏:0μs——99.99μs
工作频率:0.2MHz——20 MHz
电噪声水平:≤10%
探头阻尼:100Ω、150Ω、200Ω、500Ω共4档可调
重复频率:10~2000Hz
灵敏度余量:>62dB
分辨力:>40dB(5P14)
线性抑制:0~80%(数字抑制)
垂直线性误差:≤3%
水平线性误差:≤0.1%
动态范围:≥32dB
脉冲类型:方波
脉冲强度:8档可调
脉冲宽度:自动匹配/ 50ns—1000ns
电源:12×3.7V(锂电池)
环境温度:-20℃——50℃
环境湿度:20%——90%RH
