KDX-530A锚杆质量检测仪

发布时间:2023-03-29 14:08:12人气:541

测试对象与内容:

锚杆、锚索长度与注浆密实度检测

岩锚梁等重要部位的长自由端注浆密实度检测

锚杆、锚索注浆缺陷位置检测

公路钢质立柱长度与埋深检测

方法:

冲击弹性波法:在截面激发出脉冲信号,在另一端将会发生反射,通过信号分析软件计算出弹性波传播时间,结合实际弹性波波速,得出锚杆长度等信息。通过采用本公司的一系列自由振动及噪声抑制技术、反射信号抽取技术,对信号进行处理和分析,可以确定锚杆长度以及灌浆的整体质量。

特点:

主机采用多层电路设计原理实现了超小型、超轻便的结构,携带方便(全套仪器单人即可携带);

操作快捷简便(单人可操作),现场可快速检测;

测试范围广:大测量长度可达20m;

主机采用10.1寸IPS屏,分辨率高达1920*1080(HD Graphics 500),内存4G,存储容量32G/64G(可选);

支持WIFI、摄像头(选配)、蓝牙4.0、USB3.0、Micro HDMI、TF卡扩展(高128G);

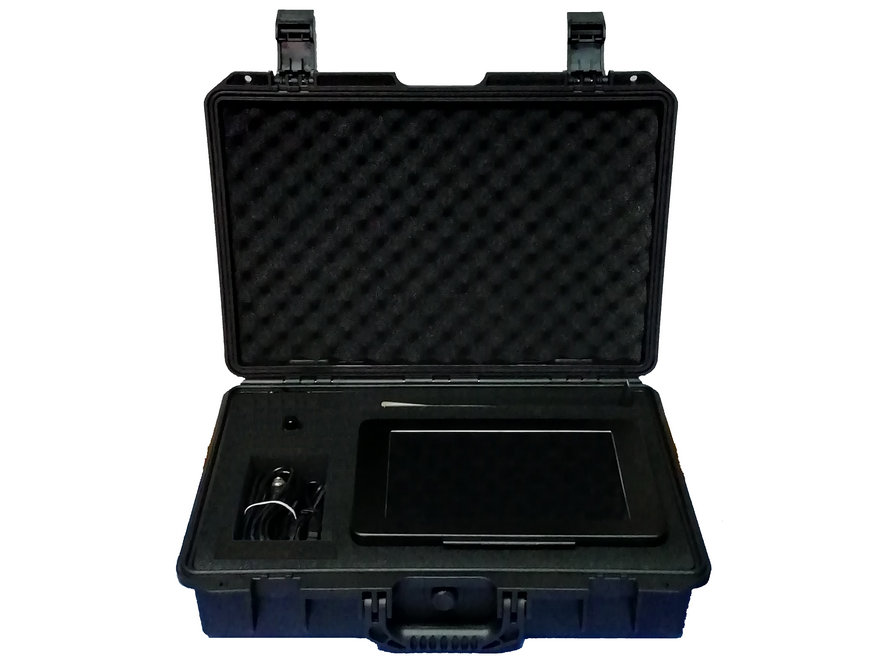

组成:

由主机(包括数据采集系统)、测量传感器、激振装置、测量电缆及控制电缆等组成。

标准配置:主机(含数据采集系统)、测量传感器、激振装置(小锤)、测量线缆、控制电缆等。

技术参数:

AD分辨率: 24位

采集频率: 250KHz(可调)

大采样点数:1M(100万个)

 辨 率: 小于1cm

测试范围: 可达20m

屏幕显示: 10.1寸IPS屏,分辨率高达1920*1080(HD Graphics 500)

存储容量: 32G(标配)/64G(选配)

放大倍数: 1、2、4、8(可选)

噪声处理: 平滑/LPF/BPF/HPF等

频谱分析: FFT/相关分析

环境温度: -10℃~50℃

相对湿度: ≤90%RH

外形尺寸:主机:285mmX190mmX48mm
