测试对象与内容
测试对象：埋置于土/混凝土中的钢质护栏立柱
测试内容：长度、埋入深度
测量方法
冲击弹性波法：柱头截面激发出脉冲信号，在立柱另一端发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出埋入深度。通过采用本公司的一系列自由振动及噪声抑制技术、反射信号抽取技术，有效地克服了护栏立柱这样的中空薄壁结构测试中的难题。
符合标准
《钢质护栏立柱埋深冲击弹性波检测仪》(GB/T 24967-2010)
《公路工程质量检验评定标准》(JTG F80/1-2017)
《公路护栏钢质立柱埋深无损检测规程》(DB13/T 2728-2018)
特点
主机采用多层电路设计原理实现了超小型、超轻便的结构，携带方便(全套仪器单人即可携带)；
操作快捷简便，现场无需拔桩即可快速检测，每根立柱测试小于5分钟(单次单点测量小于1分钟)；
测试范围广：大测量深度可达5m；
主要元器件均采用进口军工级器件，可靠性高，耐久性强。
主机采用USB供电，功耗低；
组成
钢质护栏立柱埋深冲击弹性波检测仪由数据采集系统、激振装置及笔记本电脑(选配件)等组成。

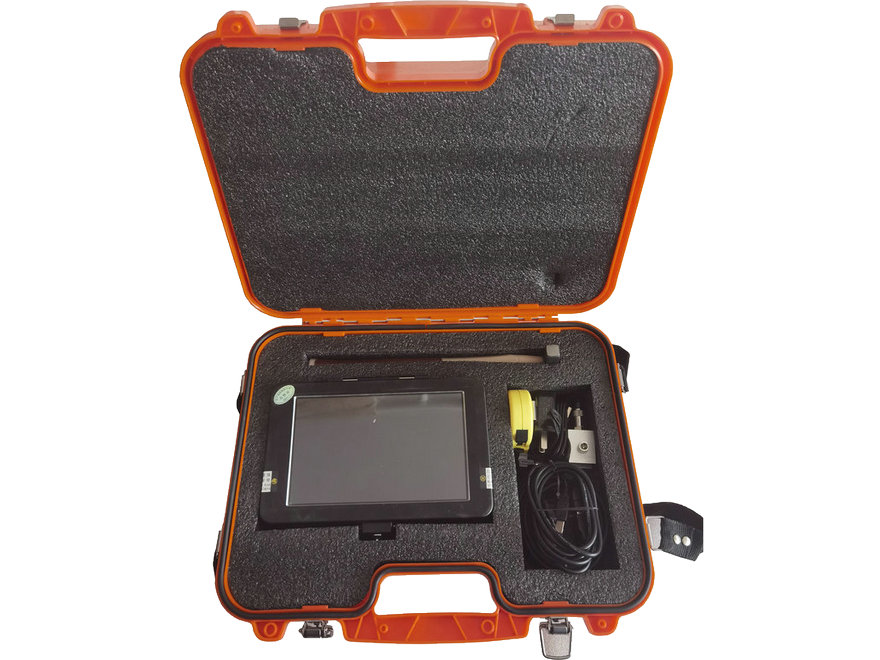

仪器标准配置：测量传感器(含磁力座及固定支架)、测量线缆、测量主机、激振装置(小锤)、卷尺等。(选配件：笔记本电脑)
技术参数
AD分辨率： 24位
采集频率： 250KHz(可调)
大采集： 4096
分 辨 率： 优于1cm
测试范围： 0.6m～5.0m
检测速度： 小于5分钟/根(单次单点测量小于1分钟)
放大倍数：1、2、4、8(可选)
噪声处理： 平滑/LPF/BPF/HPF
频谱分析： FFT/相关分析
环境温度： -10℃～50℃
相对湿度： ≤90%RH
外形尺寸：160mmX110mmX30mm
